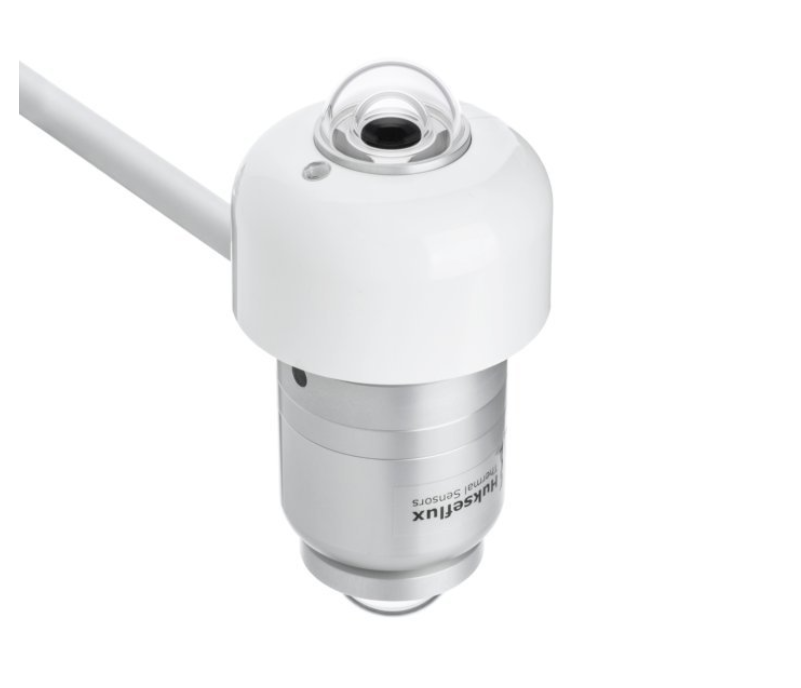

SRA30-D1反照率表帶有加熱和通風功能的數字光譜平面A類反照率表
SRA30-D1數字光譜平坦的A類反照率表是一種用于測量總輻射和反射太陽輻射以及太陽反照率或太陽反射率的儀器。SRA30-D1是目前可用的反照率表，通過加熱以提供數據可用性。它由一個AMF03反射計安裝套件和兩個SR30-D1光譜平坦的A類總輻射表組成。該總輻射表的標準配置符合IEC 61724-1：2017標準對A 級PV監控系統的要求。每個總輻射表都有一個熱電堆傳感器，朝上的一個測量總的太陽輻射，朝下的一個測量反射的太陽輻射。AMF03包括一個防眩屏幕，一個帶桿的安裝夾具，安裝硬件和工具。模塊化設計便于維護和校準。
規格
被測者
全球太陽輻射和反射太陽輻射
可選的被測量
反照率或太陽反射率,太陽凈輻射
SRA30-D1規格
：
已包含
2 x SR30-D1，1 x AMF03
符合IEC 61724-1
符合A 級和B級光伏監控系統要求
校準不確定度
<1.2％（k = 2）
加熱
包括在內
通風
包括在內
安裝
直徑為15 x10?3m的安裝桿
額定工作溫度
-40至+80°C范圍
SR30-D1
：
附帶的傳感器
2個相同的ISO 9060光譜平的A 級總輻射表SR30-D1
輸出量
通過RS-485的數字Modbus RTU
溫度響應
<±0.4％（-30至+50°C）
溫度響應測試和方向響應測試
包括報告
標準電纜長度
5 m（請參閱選項）
數字量輸出
：
輸出量
輻照度W /m2；儀器的體溫，以℃為單位；傾斜角度（°）；
通訊協議
通過2線制RS-485的Modbus
傳輸方式
RTU
額定工作電壓范圍
5至30 VDC
AMF03
：
內含零件
1個防眩光屏幕；1個帶桿的AMF03夾具; 1個錐形定 W 器；2個M5x12內六角螺釘; 1個M6x8內六角螺釘，2個M8x12固定螺釘（預安裝）；1 x安裝和固定說明表
