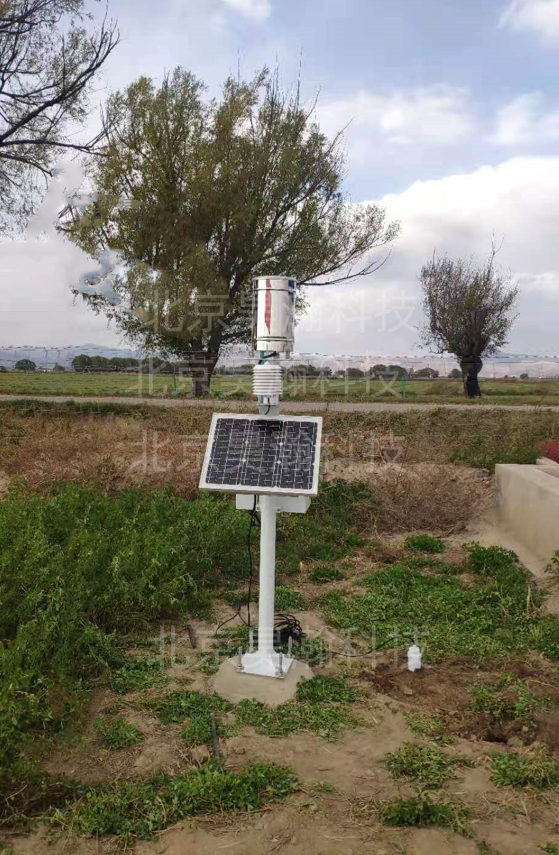

HTR188無線土壤墑情監測站
產品概述：
土壤墑情監測站是一款集數據采集、存儲、傳輸和管理于一體的環境自動監測系統。整機由環境數據采集儀、傳感器、供電系統、通訊系統、云平臺等組成。
土壤墑情監測站采用 GPRS/以太網/WIFI 方式進行數據傳輸，達到異地監控土壤的各項環境參數的目的?？梢愿鶕?jù)用戶的需求很方便的與計算機建立有線
（RS485、RS232、USB、以太網等）、無線通訊（GPRS、WIFI、NB-IOT 等）連接； 設備可配攝X頭，將現場S頻及數據上傳到云平臺。
功能特點：
主機部分
采用7寸觸控大屏，所有數據分屏顯示，觸控操作，人機界面友好，運行流暢。
采多核架構:搭載Cortex4核處理器，1G主頻，分核運行
內核： ARM 32位Cortex-M3 CPU
系統時鐘：不小于72MHz
指令執行速度： 1.25Dmips/MHz
采樣頻率：0.5s/次
工作電壓：＞8V＜40V或AC220V（交直流共用）
內置存儲：非易失性內存，可擴展32Mbit.
擴展存儲：U盤存儲不小于16G
Z多傳感器通道：不少于32路
通訊波特率：9600bps
ID設置：支持網絡ID號設置，明確設備網絡地
可擴展16路遠程開關控制功能
支持自有協議和標準MODBUS雙協議切換
抗干擾：輸入、輸出采用光電隔離，抗干擾能力強?
穩定性：具有看門狗電路，自動復位功能，保證系統穩定運行
具備智能采集、轉發、存儲，具有自動、人工召測功能
數據保護：掉電采用電池供電數據保護，設置的參數以及歷史數據可掉電保護；
支持按鍵人工置數，硬件地址1~255，歷史數據存儲間隔1~240min
通訊方式：可選配RS232、RS485、USB、WIFI、以太網、光纖、GPRS、4G、LORA、NBIOT總線等多種通訊方式
采用工業標準設計，適合于各種J端環境條件
采集器應具有現場查詢歷史數據、生成數據曲線、生成報表、如需導出1年以上的數據需在10s內完成數據導出，存儲到U盤，無需等待太久。
設備可采集土壤溫度，濕度，鹽分，水勢，增加擴展接口，可檢測溫度，濕度，風速，風向，氣壓，降雨，太陽輻射等環境要素
具有主監測數據中X功能，可以實現實時數據、歷史數據查詢、地圖模式、任一監測要素曲線生產、視P接入、繼電器控制等功能。支持接口調試功能。設備需具有CNAS認證企業出具的有X期內型式試驗報告
傳輸部分
土壤墑情監測站與Z心氣象計算機之間的組網方式大致可分為有線和無線兩種組網方式。有線通訊方式有 RS232 通訊、RS485 通訊、以太網T訊等；無線通訊方式有 WIFI 通訊、GPRS 無線通訊、LORA/NB-IOT 通訊等。
供電部分
根據現場環境選配供電方式，提供太陽能供電、市電供電等供電方式。
太陽能供電：利用太陽能板、蓄電池和太陽能控Z器，將太陽能轉換為電能， 通過太陽能控Z器將電充入蓄電池中。太陽能供電系統具有歐盟認可的CE認證。
市電供電：直接接入市電，利用 220V 電壓用適配器變壓后供電。
平臺部分
自帶云平臺，客戶可以通過任何一臺可上網的電腦或手機進入微信公眾號查看歷史與實時數據及曲線圖。
顯示傳感器數據及曲線趨勢、Z大值及其出現時間、Z小值及其出現時間。
數據可以下載、導出、分析、打印。
傳感器參數可以設置預警值，實時數據超過閾值，平臺自動出現彈窗預警。
實時顯示現場視P，觀察作物生長情況。
顯示部分：現場可選配 LED 屏幕顯示傳感器參數。
傳感器參數
土壤溫度測量范圍-50～+80℃
土壤濕度測量范圍0～100%RH
土壤電導率測量范圍0-10ms/cm
土壤酸堿度測量范圍0-14
降雨量測量范圍0-4mm/min
土壤溫度準確度±0.5℃
土壤濕度準確度±3%RH
土壤電導率準確度±0.2
土壤酸堿度準確度±0.1
降雨量準確度±0.2mm
土壤溫度分辨率0.1℃
土壤濕度分辨率0.1%RH
土壤電導率分辨率0.1ms
土壤酸堿度分辨率0.1
降雨量分辨率0.2mm
