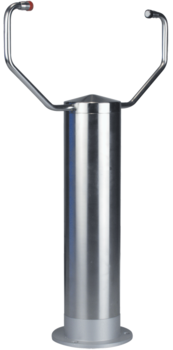

超 聲 波風速風向儀1D德國 thiesclim a
訂貨號：4.3866.0x.x xx
不同的測量值可用，其中包括：
?氣流矢量
?氣流速度標量
?聲學虛擬溫度?
?風速的標準偏差
?氣流標量的標準偏差
?聲學虛擬溫度的標準偏差
?陣風的氣流速度
該儀器特別適用于以下領域
?交通技術
?室內氣流測量
?隧 道內
?管 道內
超 聲 波測量原理相對傳統的機械式風速風向儀可以實現對快速變化物理量的無慣性測量，能夠達到精度和準確度。特別適于對陣風值和峰值的測量。測量值可以數字和/或模擬輸出。數據可以作為瞬時值或滑動平均值（時間窗口可調）進行串行或模擬輸出。傳感器臂如有必要時在危急環境溫度下會自動加熱。
技術參數
訂貨號：4.3866.0x.x xx
? 風速
測量范圍 0 - 75 m/s
分辨率 0.1 m/s
精度 ±0.1 m/s rms ( < 5 m/s )
±2 % rms ( > 5 m/s )
風向
? 測量范圍 1 或 181 °
? 虛擬溫度
? 測量范圍 -50 - +80 °C
? 分辨率 0.1 K
? 精度 ±0.5 K
? 數字?jǐn)?shù)據輸出
? 接口 RS485 / RS422
? 波特率 1200 - 921600 Bd
? 數據值 瞬時值，平均值，標準誤差
? 輸出速度 1/10 ms 至
1/60 s
? 狀態信號 加熱，測量段失靈
? 模擬數據輸出
? 測量值 WG - 矢量 VxVyVz
WG - 方位角，WR - 方位角，WG 傾角
? 風速 0 - 20 mA
4 - 20 mA
0 - 10 V
2 - 10 V
? 電流輸出 Z大 400 Ω
? 風向 0 - 20 mA
4 - 20 mA
0 - 10 V
2 - 10 V
? 電壓輸出 Z小 4000 Ω
? 分辨率 16 比特
? 工作電壓
? 電子系統 8 - 42 V DC 或
12 - 28 V AC / 2.5 W
? 加熱 24 V AC/DC，40 W
? 概況
? 總線模式 Z多 98 個傳感器
? 接電 5 米電纜
? 安裝 孔板
? 外殼 不銹鋼 (V4A) AiSi316Ti
? 防護等級 IP 67
? 尺寸 424 mm x 287 mm
? 重量 2.5 千克
? 規格型號
4.3866.00.x x x 包括以下子型號：
? 型號 4.3866.00.340
數字?jǐn)?shù)據輸出
波特率 9600 Bd
雙工模式 全雙工
數據報文 無自行輸出
輸出速度 10/1 s
? 型號 4.3866.01.310
? 波特率 9600 Bd
? 雙工模式 半雙工
? 數據報文 無自行輸出
? 模擬數據輸出
? 類型 3 x 0 - 20 mA
?
