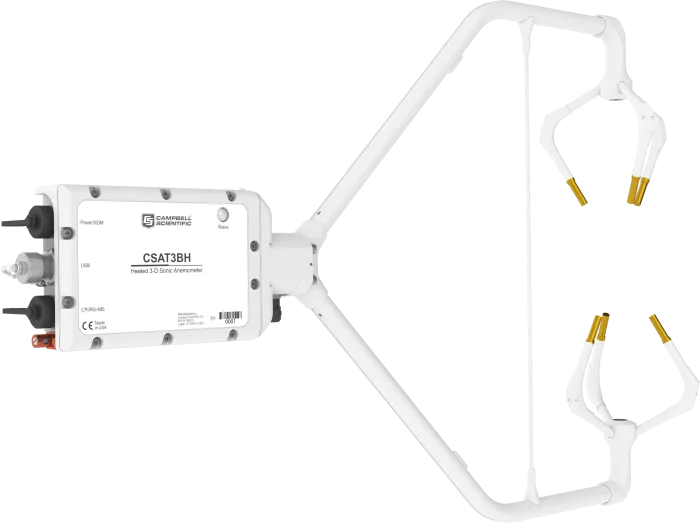

CSAT3BH集成電子單元的加熱式三維超聲風速儀美國CAMPBELL
概覽
CSAT3BH是部署在寒冷氣候中的站點的理想選擇。易于使用的CSAT3BH聲波風速儀具有智能加熱功能，可提供恰到好處的熱量，使儀器不受冰雪的影響，從而在寒冷的環境中實現連續可靠的測量。CSAT3BH的設計是為了防止傳感器上積冰，避免長時間的數據丟失。
CSAT3BH的特點是功率可變，只在需要的時候提供功率--與提供雙向加熱（開/關）的常見方法相反。此外，當加熱器打開時有實時數據標志，這對后期處理你的數據文件至關重要。
CSAT3BH是CSAT3B 3-D聲波風速儀的加熱版本，帶有集成電子裝置。在風力測量方面，CSAT3BH的規格與CSAT3B相同。
優勢與特點
新的保形涂層有助于在腐蝕性環境中保護聲學傳感器
雙區加熱，使聲波風速計的傳感器和機體不受冰雪影響
加熱控Z器使用環境反饋，確保功率預算
精簡的加熱器集成，確保維護聲波空氣動力學特性
綜合數據標記，在加熱器運行時提供關鍵信息
產品規格
傳感器 三維聲學風速儀
測量說明風速和風向
工作溫度范圍 -40至+50℃（相當于305至368米/秒的聲速）
輸出 ux, uy, uz, Ts (ux, uy, uz是指風的成分，參考風速計的軸；Ts是聲波溫度，攝氏度。)
聲速 由三條聲學路徑確定的。(對橫風效應進行了校正。)
風向范圍在CSAT3B坐標系中為2.5至357.5°（0至360°自定義）。
濾波器帶寬 5、10、20或25赫茲
測量路徑長度 10.0厘米（3.9英寸）垂直；5.8厘米（2.3英寸）水平
換能器與水平方向的角度為60度
傳感器直徑0.64厘米（0.25英寸）。
傳感器安裝臂直徑0.84厘米（0.33英寸）。
支持臂直徑1.59厘米（0.63英寸）。
風速計頭重1.9公斤（4.2磅）。
風速計尺寸 63.1 x 12.3 x 43.3 cm (24.8 x 4.9 x 17.0 in.)
電源要求
風速計電壓要求 9.5至32伏直流電
10赫茲測量速率所需的電流
110 mA (@ 12 Vdc)
65 mA (@ 24 Vdc)
100赫茲測量速率所需的電流
145 mA (@ 12 Vdc)
80 mA (@ 24 Vdc)
加熱器 6.2 A (@ 24 Vdc)
臂和支桿
0.74 A 標稱值（@ 24 Vdc)
Z大加熱時2.46 A（@ 24 Vdc）。
換能器手指
1.13 A 標稱值（@ 24 Vdc)
Z大加熱時為3.75 A（@ 24 Vdc）。
系統總功率
1.86 A 標稱值（@ 24 Vdc)
Z大加熱時6.2安（@24伏直流）。
控Z器所需電流 30 mA（加熱器關閉[靜態] @ 24 Vdc）
風的精Q度
注意--精Q度規格假定如下。
-40°到+50°C的工作范圍
風速< 30 m s-1
風的角度在±170°之間
Z大偏移誤差 < ±8.0 cm s-1 (ux, uy), < ±4.0 cm s-1 (uz)
Z大增益誤差
<讀數的±2%（水平方向±5°以內的風向）。
<讀數的±3%（水平方向±10°內的風向）。
<讀數的±6%（水平方向±20°內的風向）。
測量分辨率
ux, uy 1 mm s-1 RMS
uz 0.5 mm s-1 RMS
Ts 0.002°C RMS (25°C時)
風向 < 0.058° (ux = uy ≤ 1 m s-1)
測量速率
數據記錄器觸發的1至100赫茲
無提示輸出（至電腦） 10、20、50或100赫茲
內部自觸發率100赫茲
測量延時
數據記錄器觸發（無濾波器） 1個觸發周期（1個掃描間隔)
無提示輸出（無濾波器） 10 ms
濾波輸出（數據記錄器提示或未提示到PC）。
795 ms (帶5 Hz帶寬濾波器)
395 ms (帶10 Hz帶寬濾波器)
195 ms (帶20 Hz帶寬濾波器)
155毫秒（帶25赫茲帶寬濾波器）
內部顯示器測量
更新率2赫茲
傾角儀精度±1°。
相對濕度精度
±3% (在10-90%范圍內)
±7% (在0至10%范圍內)
±7% (在90至100%范圍內)
電路板溫度精度±2°C
SDM
-注意-用于基于數據記錄器的數據采集。
位周期 10 μs 至 1 ms
電纜長度
Z大7.6米（25英尺）（按10微秒比特周期）。
Z大76米（250英尺）（按1毫秒比特周期計算）。
地址范圍1至14
每個樣本的總線時鐘 ~200
CPI
-注：用于基于數據記錄器的數據采集。
波特率 50 kbps 至 1 Mbps
電纜長度
Z大15米（50英尺）（@1 Mbps）。
Z大122米（400英尺）（@250 kbps）。
853米（2800英尺）Z大（@ 50 kbps）。
地址范圍1至120
每個樣本的總線時鐘~300
RS-485
-注意-用于風速計配置或基于PC的數據采集。
波特率 9.6 kbps 到 115.2 kbps
電纜長度
Z大305米（1000英尺）（@115.2 kbps）。
Z大610米（2000英尺）（@9.6 kbps）。
每個樣本的總線時鐘 ~500 (ASCII格式)
USB
-注意-用于風速計配置或基于PC的數據采集。
連接速度 USB 2.0全速12 Mbps
電纜長度Z大5米（16.4英尺）。
