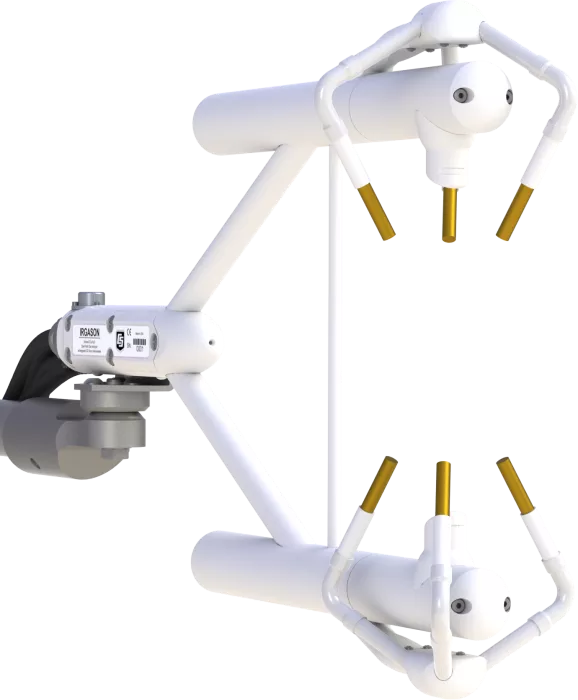

IRGASON一體式開路氣體分析儀和三維超聲風速儀美國CAMPBELL
概覽
坎貝爾科學公司的IRGASON集成了開路紅外氣體分析儀和三維超聲風速儀，完全實現了兩者的同時空測量。特別設計用于渦度協方差通量應用，這種設計使得IRGASON的安裝比獨L的兩個儀器更容易，完全的同時空測量也增加了測量精度。IRGASON 同步測量CO2和H2O密度、空氣溫度、大氣壓、Ux/Uy/Uz三維風速，以及Ts聲溫。?
優勢與特點
新的保形涂層有助于在腐蝕性環境中保護聲學傳感器
與兩個獨;的傳感器相比，組合式支撐結構造成的流量失真更小
氣體分析儀和聲波風速儀的測量，避免了傳感器分離造成的流量損失
同步的氣體分析儀和聲波風速儀測量避免了對時間滯后的校正需求
低功耗；適用于太陽能發電應用
測量有溫度補償，無需主動熱控制
低噪音
Z大輸出率為60 Hz，帶寬為20 Hz
有角度的窗口可以遮擋水，并能容R窗口的污染
現場堅固耐用
可現場維修
在工廠校準過的CO2、H2O、壓力和溫度的范圍很廣，在實踐中遇到的所有組合都有。
廣泛的診斷參數集
與Ca mpbell Scientific數據記錄器完全兼容；現場設置、配置以及現場調零和跨度可直接從數據記錄器上完成。
聲波溫度由三條聲學路徑確定；對橫風效應進行校正
創新的信號處理和傳感器芯子大大改S了降水事件中風速計的性能
技術說明
IRGASON 可輸出以下變量：
Ux (m/s)
Uy (m/s)
Uz (m/s)
聲溫 (°C)
超聲診斷值
CO2 密度 (mg/m3)
H2O 密度 (g/m3)
氣體分析儀診斷值
環境溫度 (°C)
大氣壓 (kPa)
CO2 信號強度
H2O 信號強度
產品規格
操作溫度范圍 -30°至+50°C
校準壓力范圍70至106千帕
輸入電壓范圍10至16 Vdc
25°C時功率為5W（穩定狀態和上電）。
測量速率 60 Hz
輸出帶寬5、10、12.5或20赫茲（用戶可自行編程）
輸出選項 SDM、RS-485、USB、模擬（僅CO2和H2O）。
輔助輸入 空氣溫度和壓力
保修 3年或17,500小時的操作（以先到者為準）。
電纜長度 從IRGASON?到EC100，3米（10英尺）。
重量
3.2公斤（7.1磅），用于EC100電子裝置
2.8公斤（6.1磅），用于IRGASON?頭和電纜
氣體分析儀
路徑長度 15.37 cm (6.05 in.)
溫度為20℃，壓力為101.325千帕，用于將質量密度轉換為濃度。
氣體分析儀-二氧化碳性能
-注：溫度為20°C，壓力為101.325千帕，用于將質量密度轉換為濃度。
準確度
假設：氣體分析儀使用適當?shù)臉?biāo)準進行了正確的調零和跨度；CO2跨度濃度為400ppm；H2O跨度露 點為12°C（16.7 ppt）；零/跨度溫度為25°C；零/跨度壓力為84 kPa；后續測量在跨度濃度或附近進行；溫度與零/跨度溫度不超過±6°C；環境溫度在氣體分析儀工作溫度范圍內。
1%（校準殘差的標準偏差）
精度有X值（Z大） 0.2 mg/m3 (0.15 μmol/mol)
精度驗證測試的名義條件：25°C，86 kPa，400 μmol/mol CO2，12°C露D，20 Hz帶寬。
校準范圍0至1,000μmol/mol（可根據要求提供0至3,000μmol/mol。）
零點隨溫度漂移（Z大）±0.55 mg/m3/°C（±0.3 μmol/mol/°C）。
增益隨溫度變化的漂移（Z大）±0.1%讀數/°C
交叉靈敏度（Z大） ±1.1 x 10-4 mol CO2/mol H2O
氣體分析儀 - H2O性能
-注：溫度為20°C，壓力為101.325 kPa，用于將質量密度轉換為濃度。
準確度
假設：氣體分析儀使用適當?shù)臉?biāo)準進行了正確的調零和跨度；CO2跨度濃度為400ppm；H2O跨度露D為12°C（16.7 ppt）；零/跨度溫度為25°C；零/跨度壓力為84 kPa；后續測量在跨度濃度或附近進行；溫度與零/跨度溫度不超過±6°C；環境溫度在氣體分析儀工作溫度范圍內。
2%（校準殘差的標準偏差）
精度有X值（Z大） 0.004 g/m3 (0.006 mmol/mol)
精度驗證測試的名義條件：25°C，86 kPa，400 μmol/mol CO2，12°C露D，20 Hz帶寬。
校準范圍0至72mmol/mol（38℃露D）。
零點隨溫度變化的漂移（Z大）±0.037 g/m3/°C (±0.05 mmol/mol/°C)
增益隨溫度的漂移（Z大）±0.3%讀數/°C
交叉敏G度（Z大）±0.1 mol H2O/mol CO2
聲波風速儀 - 準確度
-注意：聲波風速計的精度規格是針對風速<30 m s-1和風角在±170°之間。
偏移誤差
< ±8.0 cm s-1 (對于ux, uy)
< ±4.0 cm s-1 (對于 uz)
當水平風速為1米/秒時，±0.7°(對于風向)
增益誤差
<讀數的±2%（對于水平方向±5°內的風向）。
<讀數的±3%（對于水平方向±10°內的風向）。
<讀數的±6%（對于水平方向±20°內的風向）。
測量精度RMS
1 mm s-1 (對于ux, uy)
0.5 mm s-1 (對于 uz)
0.025°C (對于聲波溫度)
0.6° (用于風向)
聲速 由3條聲學路徑確定（針對橫風效應進行校正）
雨創新的信號處理和換能器芯，大大改S了降水事件中風速計的性能。
基本氣壓計(選項-BB)
總精度
在-30°C時為±3.7千帕，在0°C時線性下降至±1.5千帕（-30°至0°C）
±1.5 kPa (0° to 50°C)
測量速率10赫茲
增強型氣壓計（選項-EB）
制造商 維薩拉PTB110
總精度 ±0.15 kPa (-30° to +50°C)
測量速率1赫茲
環境溫度
制造商 BetaTherm 100K6A1IA
總精度±0.15°C (-30° to +50°C)
