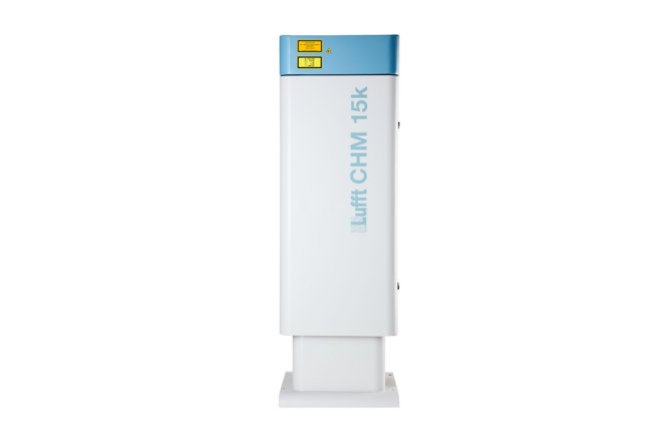

德國LUFFT CHM 15k “NIMBUS”激光雷達的云高度傳感器/高度計
Lufft CHM 15k 具有雙壁外殼，并集成了風扇和自動加熱系統。因此，它提供可靠的保護，防止霧化，沉淀，凍結或過熱。
高靈敏度帶來精Q結果！
通過使用長壽命激光源、窄帶寬濾光片和高靈敏度光電探測器，確保在白天或晚上的任何時間獲得可靠和準確的結果。
測量參數：氣溶膠反向散射剖面圖，云底高度，云穿透深 度，氣溶膠層高度，云層覆蓋，垂直能見度，天空狀況指數
測量技術：光學（激光雷達）
產品亮點：測量范圍可達 15 km（50，000 英尺），優化了多個云層的檢測，簡單的人眼A全操作，易于維護的模塊化設備設計，各種數據報文，包括原始數據
接口：RS485， 局域網， RS232 調制解調器 V.21， V22
測量原理 激光雷達（光學，飛行時間）
測量參數
描述 氣溶膠反向散射曲線
范圍 5 ...15，000 米 （16 ...50.000 英尺）
時間分辨率 2 ...600 秒
范圍分辨率 5、10、15 米
質量和輔助值 外部和內部溫度、窗口狀態、激光器狀態、接S器狀態
目標參數
以圖層為單位給出的數量 云底高度 （CBH）、云穿透深 度 （CPD）、氣溶膠層高度 （ALH）
層數 1 - 9層（可編程）;
3 層預設
針對硬目標的距離測量精度 ±5 米（±16 英尺）或 ±0.2%，以較大者為準
額外數量 八度云量 （WMO 2700）， 垂直能見度（米）， 天空狀況指數
通信
標準接口 RS485 （ASCII 通信）
局域網 （Web-Inter f a ce， （S-）FTP， NetTools）
可選接口 DSL 調制解調器，RS232 用于服務
電氣參數
電源 230 伏交流電或 115 伏交流電，±10 %
功耗 250 瓦（標準）
800 瓦（Z大加熱模式下）
UPS 功能（可選） 用于電子設備的內部備用電池 >1 小時
激光光學參數
光源 Nd：YAG固態激光器
波長 1064海里
脈沖能 量 7 μJ
脈沖重復頻率 5 - 7千赫
過濾器帶寬 1海里
視野接S器 0.45 mrad
操作A全
環境合規 ISO 10109 - 11
激光防護等級 1M， IEC 60825-1：2014;符合 21 CFR 1040.10 標準，但根據 2007 年 6 月 24 日第 50 號激光通知的偏差除外
防護等級外殼 防護等級 IP65
電氣A全 EN 61326 - 1 B 類
認證 CE
115 VAC 版本與 FCC/CSA 兼容
國際標準 符合國際民航組織易碎性要求
操作條件
溫度范圍 -40°C以上
相對濕度 0 ...100 %
風 55 米/秒
物理的
尺寸 500 x 500 x 1550 毫米
重量 70 公斤（含包裝為 130 公斤）
