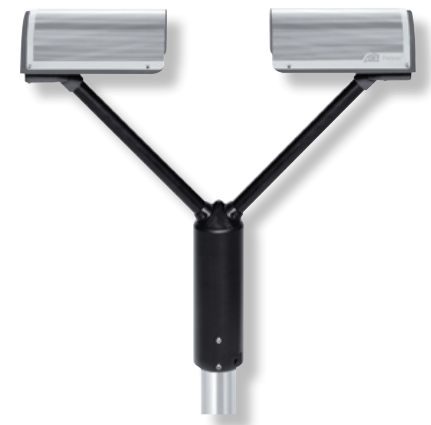

OTT Parsivel2 多功能激光雨滴譜儀
概述
基于降水粒子對激光衰減原理，測量降水（液態、固態、混合）粒子直徑、速度、分布密度、雨強、累積雨量、天氣現象、雨中能見度等氣象參數的集雨滴譜分析儀、天氣現象識別儀和能見度儀等功能于一體的G性能氣象傳感器。
技術特點
可監測空氣中的粒子粒徑分布及速度分布
可用于校準氣象雷達
先進的的消光測量方法
使用無需維護的激光技術，適應無人值守且可靠的操作
具有防雷功能和自動加熱功能，在所有的環境和氣候條件下都可靠
通過軟件控制，可以進行省電和自加熱操作
可以識別8種常見的降水類型，包括融化層的混合降水
使用二維的粒徑和速度分布分析復雜的降水過程
專用的測量頭可以防止水滴濺落在傳感器頭上引起的副光譜
技術指標
光學傳感器：激光二極管，波長650nm，0.2mW輸出
測量區域：180×30 mm （54 cm2）
測量量程：粒子直徑0.2~8 mm（液態降水）、 0.2~25 mm（固態降水）；粒子速度0.2~20 m/s
粒徑分類：32 個粒徑級別和32個速度級別
降水類型識別：8種，包括毛毛雨、小雨/ 雨、雨、雨加雪、雪、米雪、凍雨、冰雹。
降水類型識別準確率：凍雨、雨、冰雹、雪的自動識別準確率大于人工觀測準確率的97%
報告輸出：降水類型，根據WMO 4688/4677( SYNOP) 4678 (METAR) 和NWS 代碼表
測雨強度：0.001 ~ 1200mm/h
雨量精度：±5%（液態降水）/ ±20%（固態降水）
沖擊動量：0.001~30KJ
能見度：100~5000m ±10%
雷達反射率：9.9~99 dBz
測量間隔：10秒~60分鐘
電源供電：10~28VDC, 電池保護，軟件控制加熱裝置的開關
自動調節防凍加熱裝置（結冰或雪累積）（12/24 VDC）
功耗：1.5W(60mA@24VDC)，瞬間加熱時50/100W(4A@12/24 VDC)
過載保護：EN61000-4-2/4/5/6（4kV 且 10V/m），集成電源和電線
接口（可配置）：RS485、SDI 12、脈沖輸出、USB2.0（配置和維護）
材質：防侵蝕鋁合金
尺寸：670 × 600 × 114mm?
重量：約6公斤
環境條件：溫度范圍 -40℃~+70℃；濕度范圍0~100%相對濕度
防護等級：IP 65，傳感器密封部件為IP67
安裝：裝在管徑為50 ~ 62mm 的鋼管上
EMC/EMI：EN 61000-4-3, CE；EN55022 class B, CE
