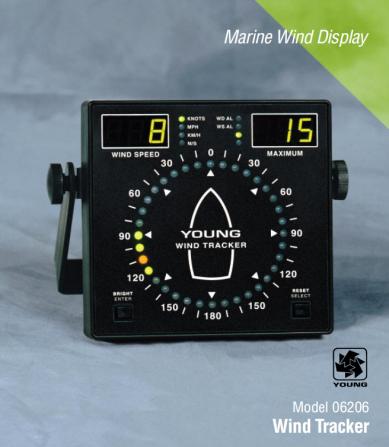

美國R.M.YOUNG 06206型風G蹤顯示器
06206型海洋型風G蹤顯示器是一便攜型風速風向顯示器。該款儀器具有采集顯示測量風速和相對風向，并與 NMEA 兼容特性，適于在船舶上方便使用。
特性：
三位風速顯示
三位Z大風速或風向顯示
多種多色風向顯示
帶延遲的風向和風速警報
RS-485/NMEA 串行連接
標準的 0-5VDC 輸出
顯示亮度控制
4-20 毫安傳感器輸入
發光標志面板
預告：
僅供室內使用（有防風雨外殼可室外用）
操作溫度范圍為 0-50 攝氏度（0-122 華氏度），0-95%RH
推薦使用電源；12-30VDC，4.5W
連接傳感器或?yàn)閭鞲衅骶S護時，請切斷開電源
警報繼電器Z大成在電源 24 VAC/ 30 VDC
規格說明
尺寸： 144 毫米(5.65 英寸) x 144 毫米 (5.65 英寸) x 36 毫米 (1.4 英寸)
控制板開孔： 138 毫米 (5.43 英寸) x 138 毫米 (5.43 英寸)
可配接的傳感器:
Wind Monitor-SE
Wind Monitor
Wind Monitor-MA
Wind Monitor-JR
Wind Sentry
其他輸入: 4-20 毫安
NMEA 串行輸入/輸出
$WIMWV,ddd,R,sss,u,A[CR][LF]
這里：
ddd 以度為單位的風向
sss 風速 (ss.s 表示 米/秒) u 單位 (N = knots, K =千米/小時,M = 米/秒, S = 英里/小時)
精Q度 : ±0.6% F.S.
顯示分辨率:
風向: 10° 弧形顯示 (36 點)
1° w/ dSP dIr selected
風速和Z大值：
1 Knot, 1 MPH, 1 千米/秒, 0.1 米/秒
電壓輸出:
風向范圍: 0-5VDC 0-360°
風速范圍: (取決于所選單位) 0-5 VDC 0-100 Knots
0-100 MPH
0-200 千米/小時
0-50 米/秒
繼電器: 未鎖定
通常風速風向都是閉合狀態。
觸點 5 A
2A 導電時 @ 24 VAC, 30 VDC.
輸入電源: 12-30 VDC, 4.5 W
重量: 不含交流電轉換器，為 1.0 磅 (.45 千克)
