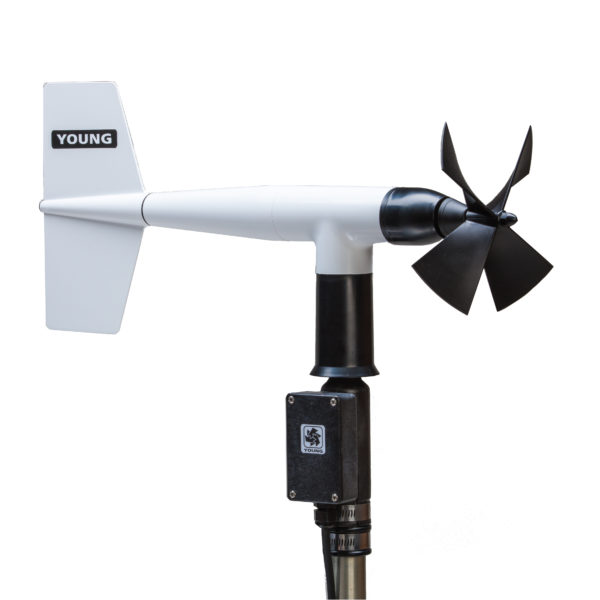

美國R.M.YOUNG 05103型機械式風速風向傳感器
05103型風速風向傳感器測量水平方向的風速和風向。Z初設計為海洋數據浮標使用。它堅固耐用、耐腐蝕、高精度、重量輕。腔體、鼻子、旋槳以及其他部件均為模壓成型的U.V穩定塑料材料。旋槳和垂直轉動部分均為不銹鋼精M軸承。軸承一聚四F乙烯密封，采用了寬溫度范圍的油脂，以便在濕熱環境下運行。
風速技術特性：
范圍 0-100米/秒 (224 英里/小時)
傳感 直徑18CM 4葉片風槳, 一轉29.4厘米風程
斜度 每轉29.4厘米風程
距離常數 63%覆蓋情況下, 2.7米(8.9英尺)
閾值 1.0米/秒 (2.2英里/小時)
轉換器 固定線圈， 2K歐姆直流電阻
轉換器輸出 旋槳帶動磁餅產生交流正弦波信號， 100轉/分時,80毫伏Vp-p, 10000轉/分時,8.0伏Vp-p
輸出頻率 每轉三個周期, 每赫茲對應0.098米/秒
風向技術特性:
范圍 機械360度， 電子355度（5度開角）
傳感 平衡尾舵，38厘米轉彎半徑
阻尼系數 0.3
延遲距離 50%覆蓋下1.3米（4.3英尺）
閾值 10度相應 1.1米、秒
自然阻尼波長 7.4米（24.3 英尺）
非阻尼波長 7.2米 (23.6英尺)
傳感轉換 精M導電塑料電位器，10K歐電阻（±20%） 0.25%線性，5千萬次旋轉，
40度一瓦，125 度0瓦
轉換器激勵電源 穩壓直流,Z大15VDC
轉換器輸出
與加在電位器兩端的電壓成正比的模擬電壓
